A continuación se presentan algunos ejemplos de las soluciones que hemos desarrollado e implementado para diferentes clientes.
Diseño y Fabricación de Líneas de Ensamble

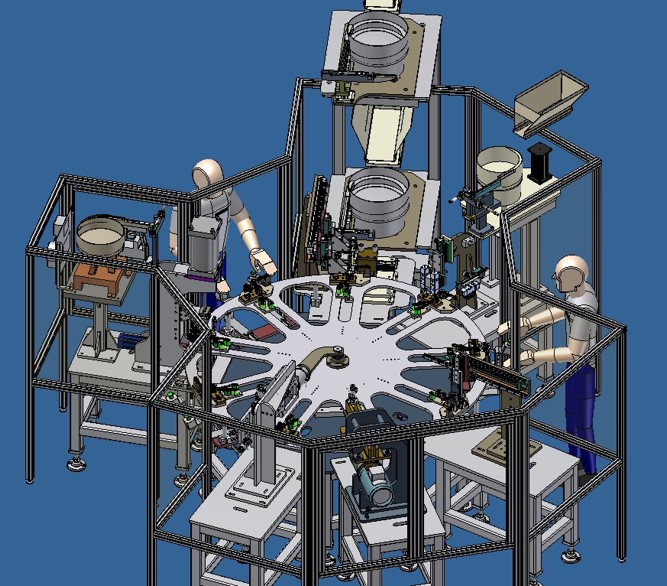

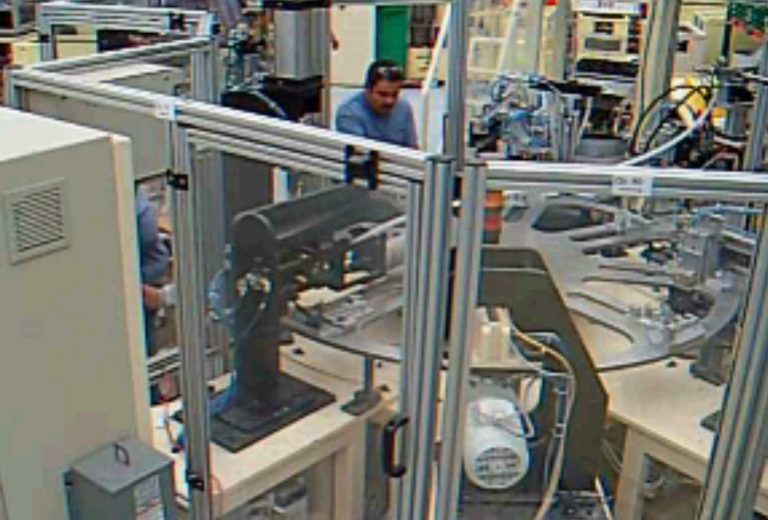

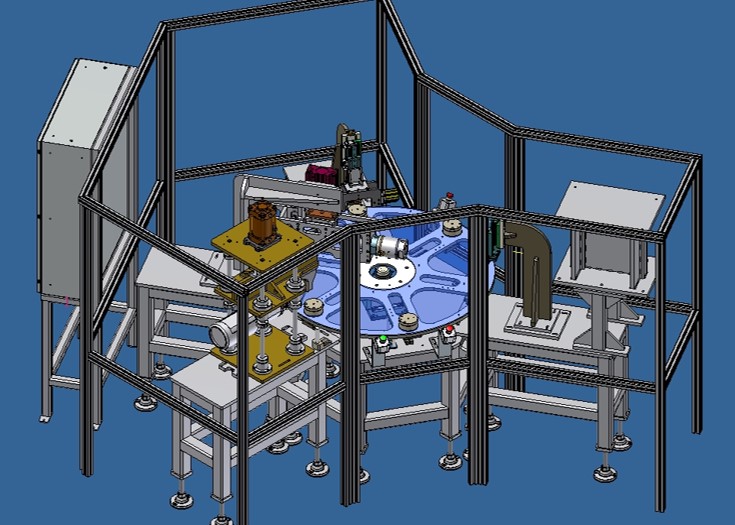

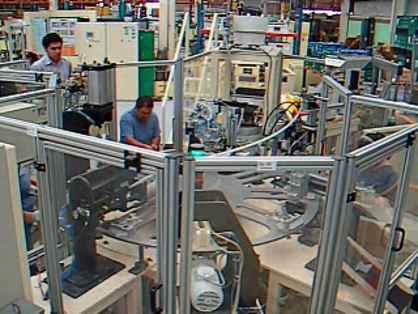

- Máquina de ensamble Radial de 9 estaciones con plato giratorio de 2 mts. Siete estaciones automáticas y dos manuales, las estaciones automáticas están integradas con sistemas de alimentación por vibrador. En esta máquina se ensamblan los retenedores de puerta para diversas marcas de automóviles.
Diseño y fabricación de estaciones de trabajo, Semiautomáticas y automáticas

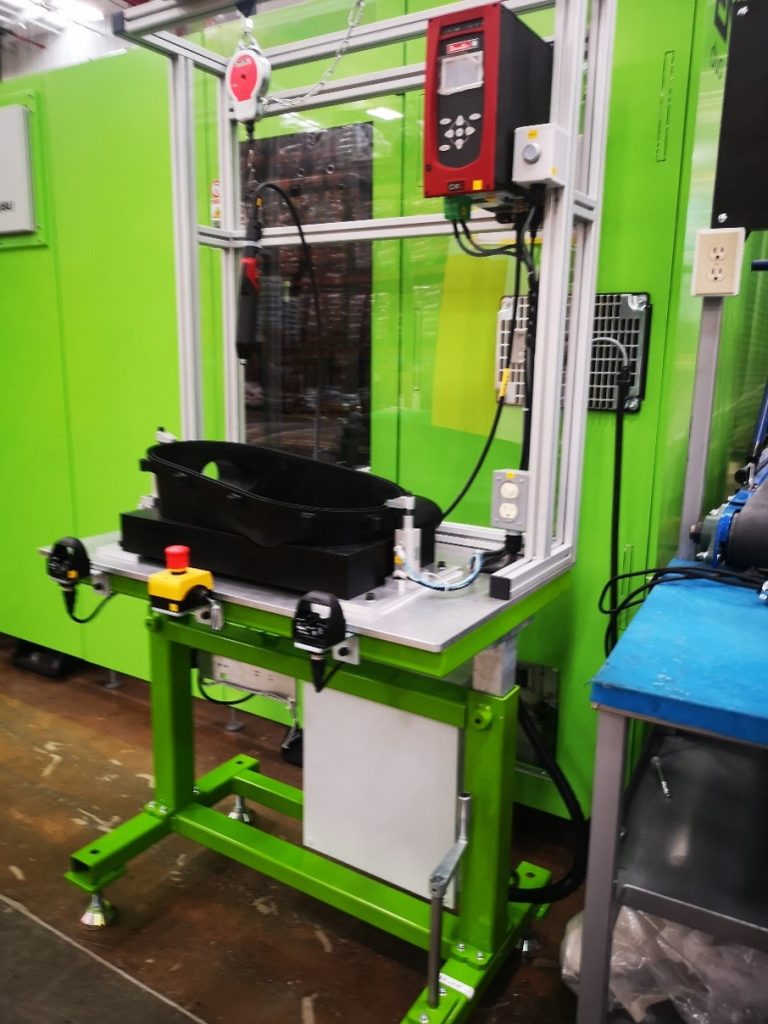

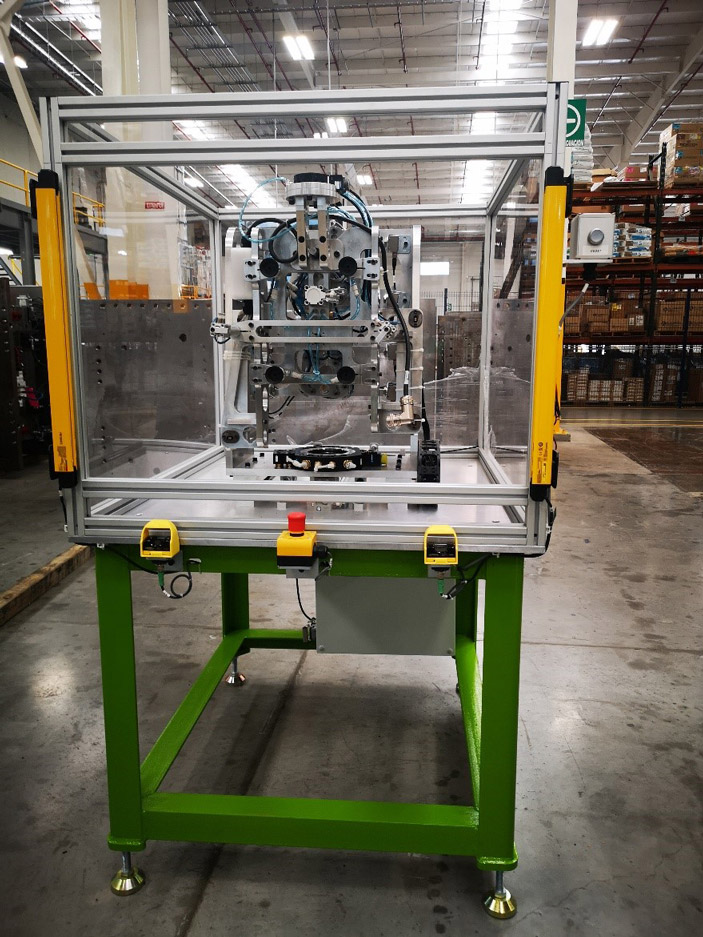

- Fin de Brazo, Estación de Transferencia para Colocación de Insertos en Molde. Estación de Atornillado.

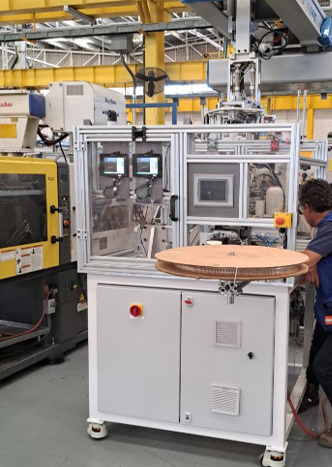

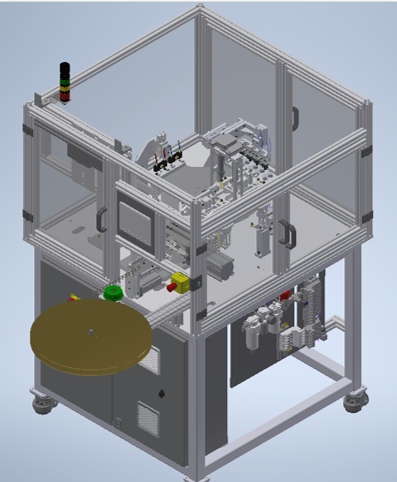

- Estación con Sistema de indexado lineal para alimentación de tira, Troquel de Corte de Terminales. Indexador rotativo de 4 estaciones: Transferencia a EOAT de colocación de terminales en molde, Verificación superior e inferior de pieza ya inyectada mediante sensores de Visión, Prueba eléctrica de continuidad y corto circuito, zona de descarte.
fabricación y actualización de equipo CNC personalizado

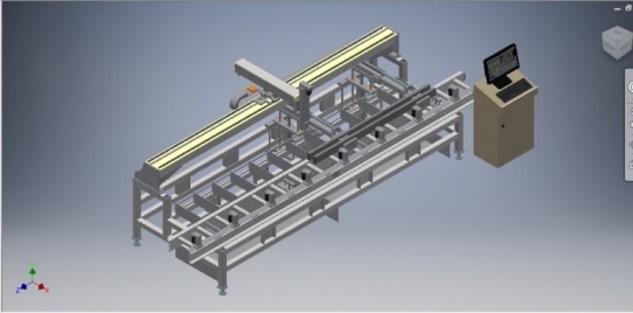

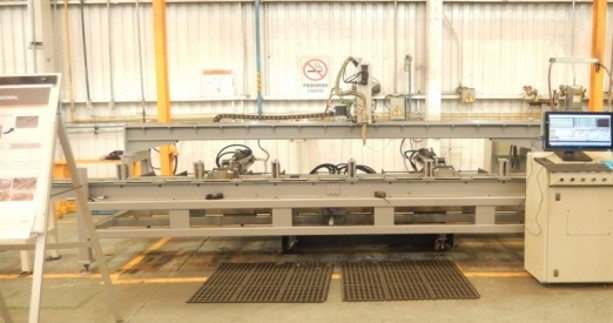

Router CNC para oxicorte, con trasportador motorizado y clampeo hidráulico. Corta en diagonal más de 50 números de parte, las barras de acero son la materia prima para la fabricación de las uñas de montacargas, son de diversos espesores y longitudes.

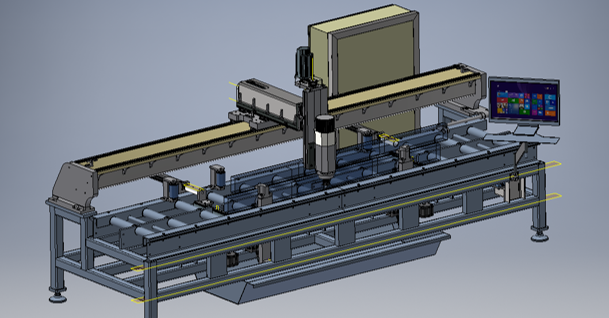

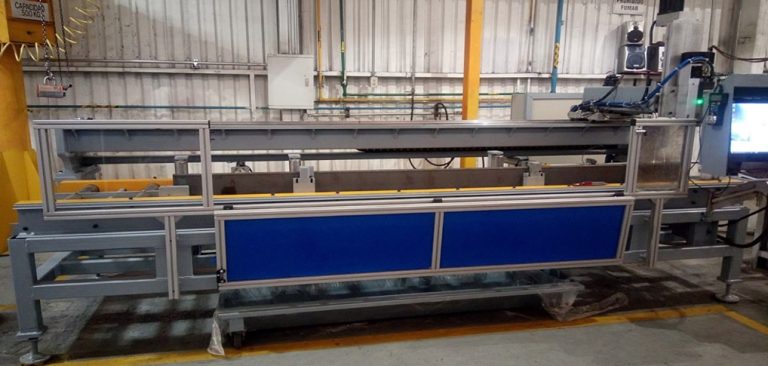

- Este Modelo de CNC se desarrolló para grabar la barra de donde se obtienen 1 o 2 uñas de montacargas dependiendo el número de parte, su función es hacer un grabado con herramienta sobre la barra, para ello el sistema cuenta con un trasportador de rodillos motorizado para el ingreso del material y un sistema de clampeo para fijación de la barra, un Husillo de 24000 rpms con cambiador rápido de herramienta y palpador automático de alturas.
Diseño y Fabricación de estaciones de prueba eléctrica, inspección y ensamble

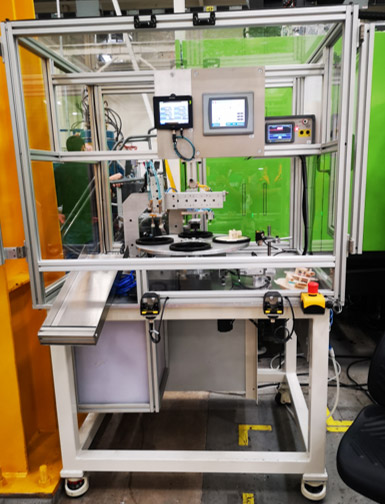

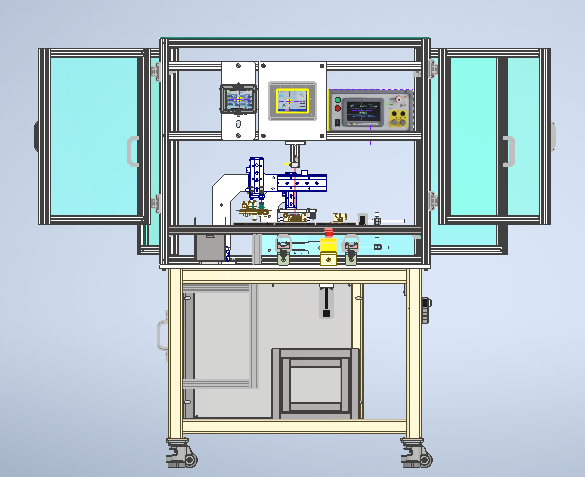

- Estación rotativa para verificación de insertos metálicos en pieza plástica mediante sensores de visión, Prueba eléctrica a 1000 VDC, estación de rechazo.

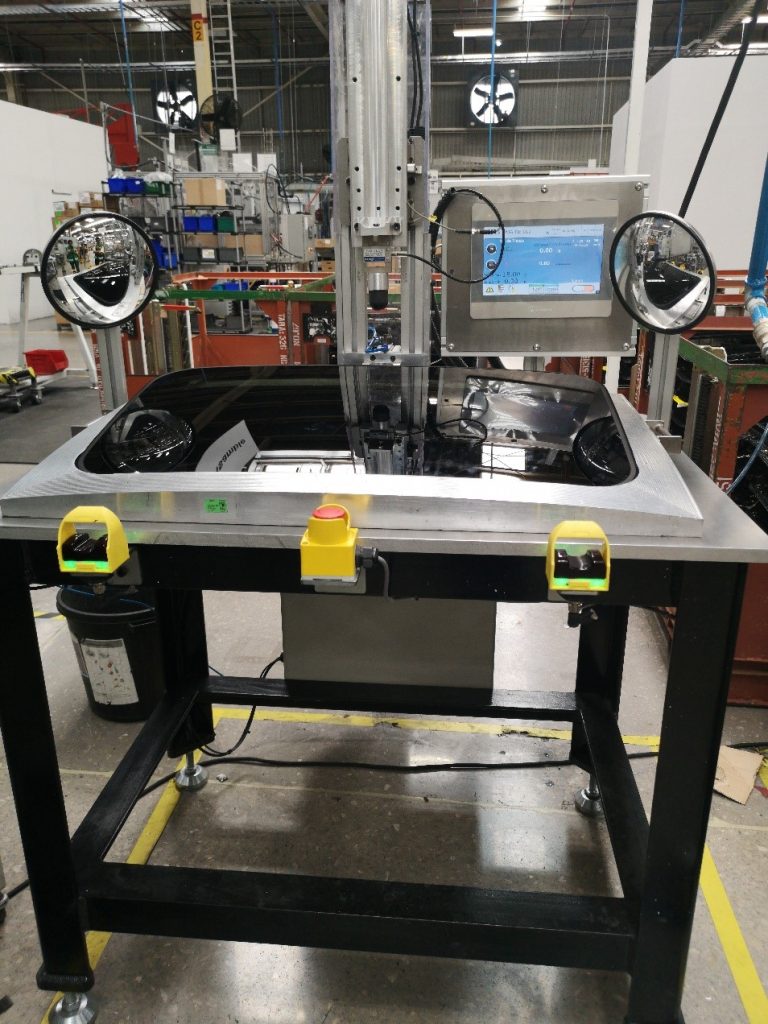

- Estación de prueba y medición de esfuerzo de inserción de cristal de quemacocos.
Manipulación de cargas, Fines de brazo para Robots y celdas robóticas. EOATS - Estaciones de Transferencia
-

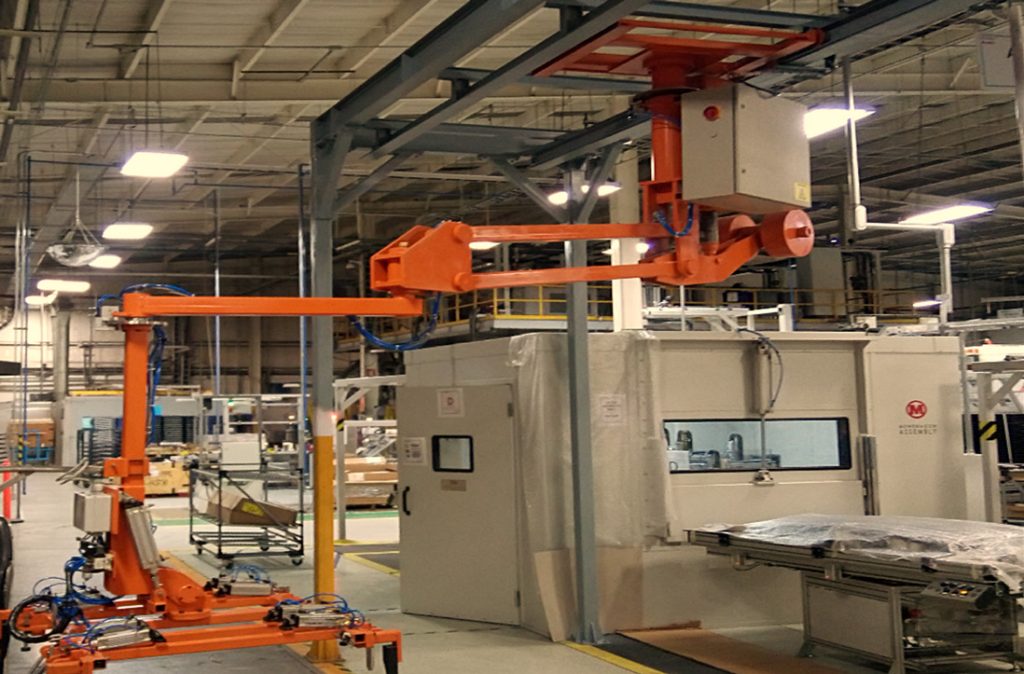

Manipulador servoaccionado equipado con herramental especializado que evita el contacto directo con el cristal del quemacocos, garantizando la integridad del producto durante su manipulación.
El sistema incorpora un mecanismo de giro que permite posicionar la pieza para su inspección en la parte inferior. Asimismo, el riel superior junto con el sistema de cambio de mordazas amplía el área de trabajo, permitiendo al manipulador desplazarse y operar eficientemente entre la zona de toma, la zona de prueba de curvatura y la zona de empaque.

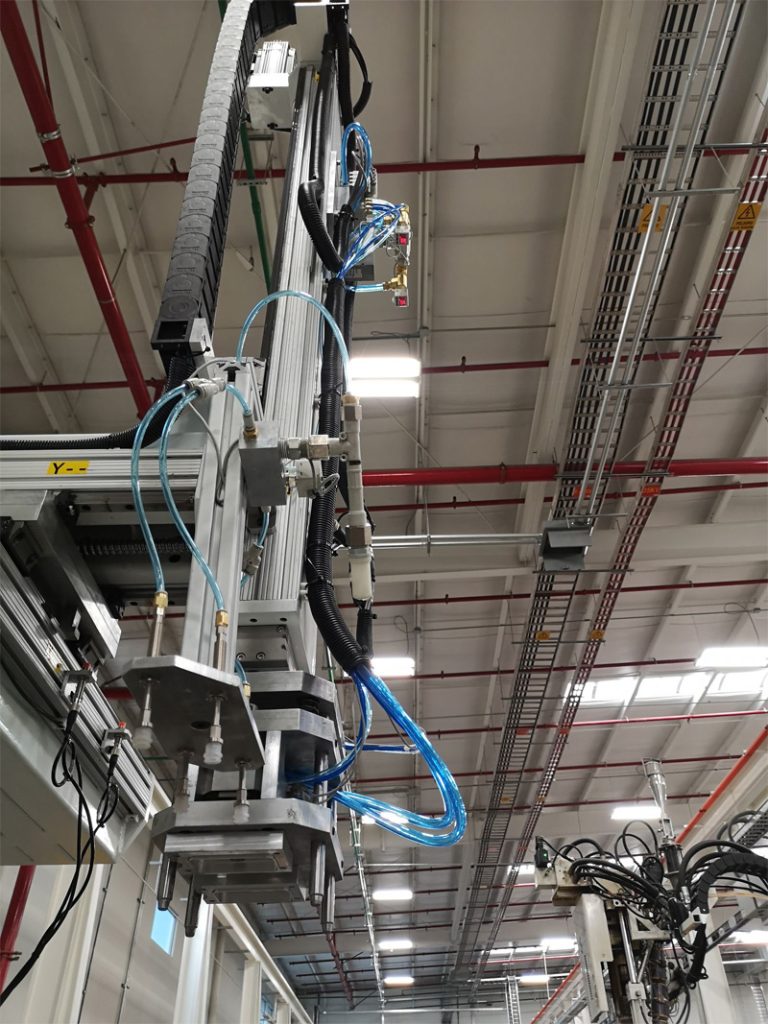

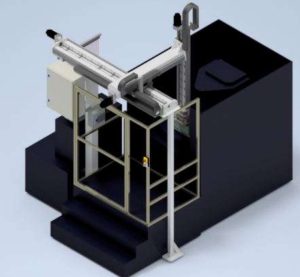

- Fin de brazo y también el robot cartesiano. Las terminales son tomadas de la estación de troquelado, la geometría es compleja, debido al espesor de las terminales y a la precisión con la que deben ingresar en la cavidad del molde se optó por fabricar el robot.
Mantenimiento, reparación y fabricación de equipo hidráulico

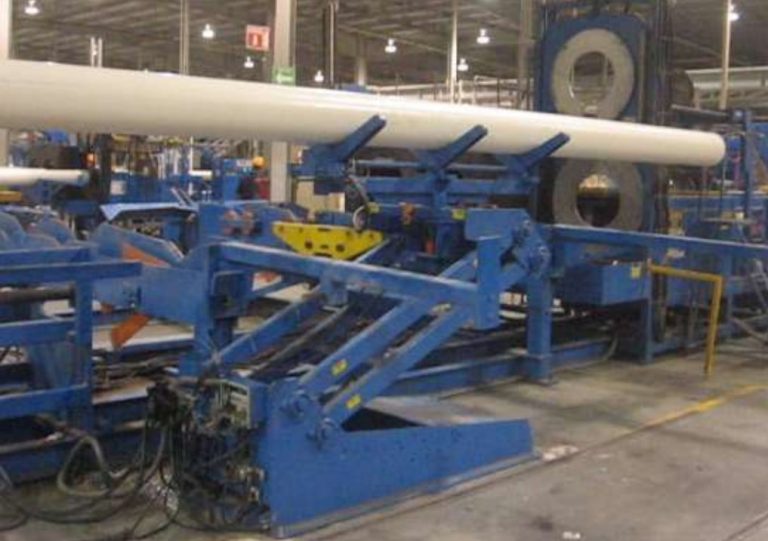

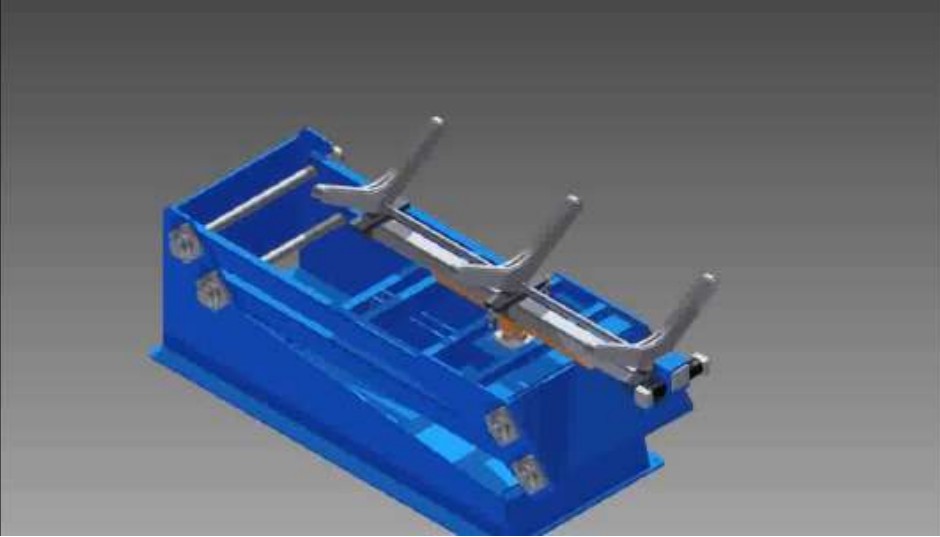

Manipulador hidráulico que eleva y gira tubería de PVC de hasta 800kg, 22″ de diámetro y 6m de longitud.
Para el desarrollo de este tipo de proyectos previo a la fabricación se realizan todos los analisis y simulaciones necesarias para garantizar el correcto funcionamiento y seguridad del equipo.
